Application

Suitable for use in:

  • Curtain wall façades (e.g. fixing curtain wall elements with brackets).
  • Elevators (e.g. fixing guide rails, sliding doors or divider beams).
  • Building appliances (e.g. heating, ventilation).
  • Power plants.

Description

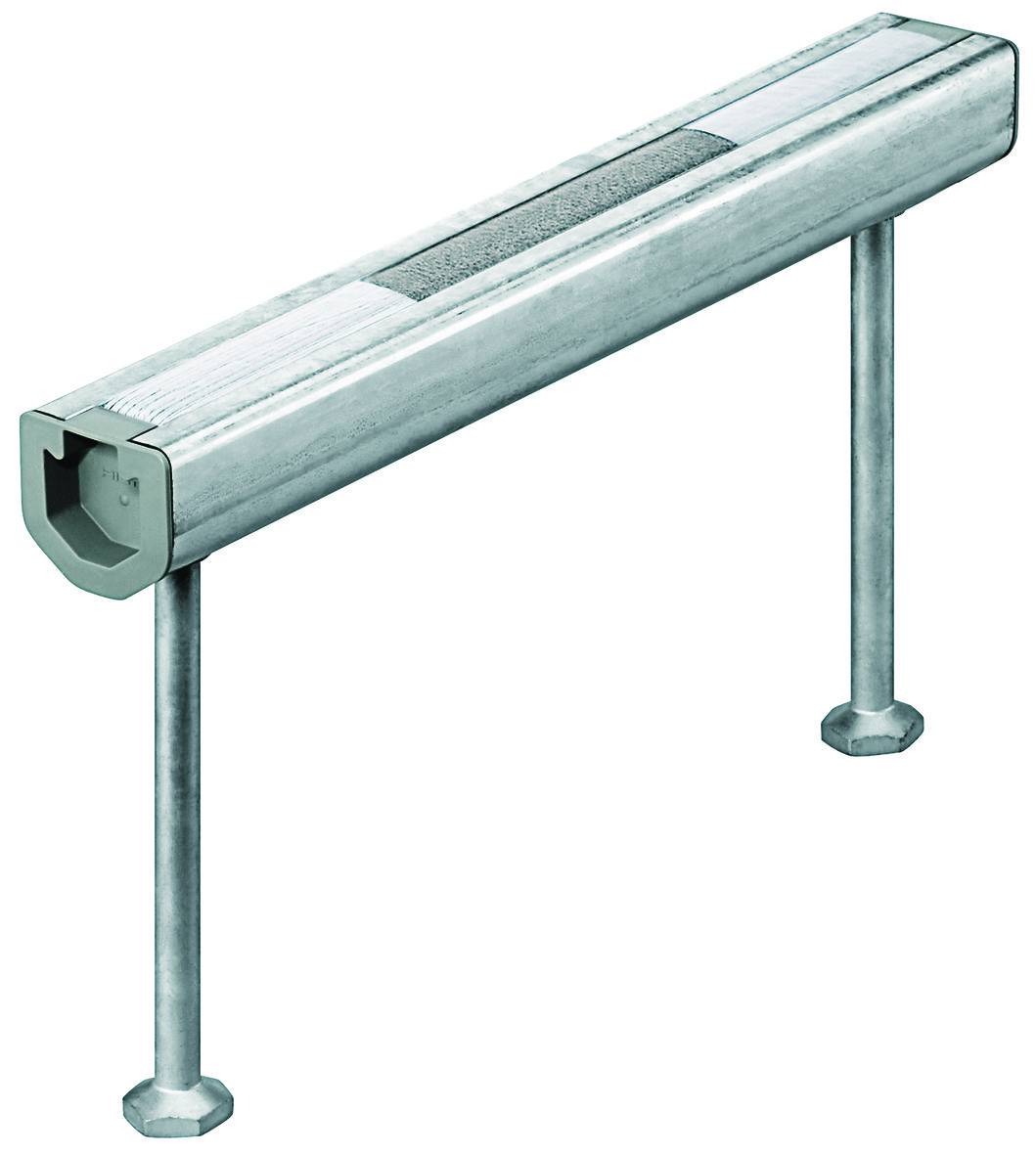

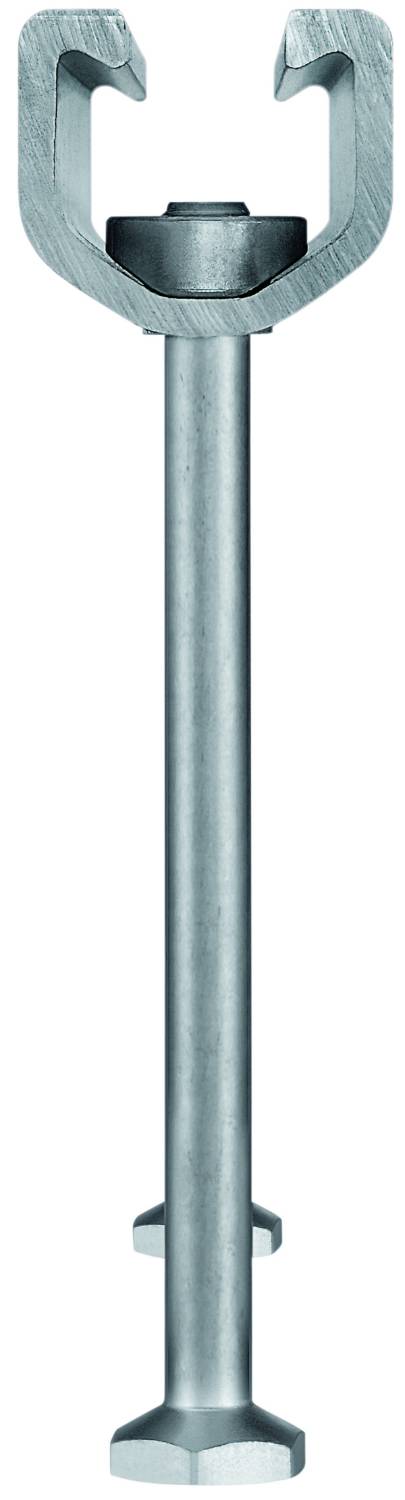

Hot dip galvanised anchor channel parametric object.


Features and benefits:

  • High-performance solution – designed for challenging loads and design parameters.
  • Approved for static, fatigue, seismic (ICC-ESR 3520) and fire loading.
  • Customisable – options available for virtually any specification.
  • Low-energy manufacturing – cast-in anchor channels can contribute to environmental certification of construction projects.
  • High-precision manufacturing.

General information

Color

Grey

Finish

Galvanized

Guidance for specification option:

Hot-dip galvanized.

Material

Steel

Guidance for specification option:

Carbon steel - Temperature Controlled Rolled Shaping (TCRS).

Length

300 mm

350 mm

450 mm

550 mm

1050 mm

Show more

Width

45.4 mm

Height

40 mm

Uniclass

Pr_20_85_84_11 Carbon steel cast-in channelsPrimary

Product range

Anchor

Specification data - Carbon steel cast-in channels

Material

-

Designation

Carbon steel - Temperature Controlled Rolled Shaping (TCRS).

Finish

Galvanized to BS EN ISO 1461.

Anchors

V shaped perforated strip ties welded to back of section.

Bolts

-

Format

HBC-C Standard T-Head bolt.

HBC-C-N Notched T-Head bolts.

Steel grade

4.6, to BS EN ISO 898-1.

Guidance for specification option:

In Electroplated ≥ 8 μm according to DIN EN ISO 4042: 1999 (HBC-C).

8.8, to BS EN ISO 898-1.

Guidance for specification option:

In Hot-dip galvanized ≥ 45 μm according to EN ISO 1461: 2009 (HBC-C, HBC-C-N).

Stainless steel A4-50 according to EN ISO 3506-1.

Guidance for specification option:

(HBC-C).

Thread diameter

M10.

Guidance for specification option:

HBC-C, 4.6 and A4.

M12.

M16.

M20.

Guidance for specification option:

HBC-C, 8.8.

Length

300 mm.

350 mm.

450 mm.

550 mm.

1050 mm.

Show more

Profile

45.4 x 40 mm.

Anchor length

140 mm.

BIM objects

Platform Compatible Version
Revit

Revit 2017

1

IFC
-

1
